이중보온관 / 난연보온관
Pre-Insulated Pipes
이중보온관
이중보온관이란?
이중보온관(Pre-Insulated Pipes)은 고온 또는 저온의 물질을 다른지점으로
이송하고자 할때 사용되는 단열용 배관이다.
구조는 일반적으로 이송물질이 지나가는 내관과 그 내관을 둘러싼 단열재
그리고 단열재를 보호하기 위한 외관으로 이루어져 있다.
시공 환경에 따라 직선으로 연결되는 직관과 분기 또는 분배 등의 요건에 따라
Bend, Tee, Reducer, ANCHOR, 인출단관 등의 이형관으로구성된다.
용도
이중보온관 열병합발전소 등에서 발생한 폐열을 리사이클링하여
가정용, 상업용, 공업용 온수로 공급하는 지역난방 시스템의 이송용, 화학공장
등에서 단열을 요구하는 배관 또는 초저온 액화가스(LNG 등)의 이송용,
상·하수도 동파 방지 목적으로 교량, 철도횡단 등 노출이나 동결심도 이상으로
매립하지 못하는 구간의 이송용 등의 용도로 쓰인다.
특징
01
우수한 내구성
외관은 HDPE을 사용하므로 수분 및 공기가 완전 차단되어 내관 부식 및 보온재의 변화가 전혀 없고 시공 후 품질이 그대 로 유지되므로 수리, 보온재 교체 등 유지보수비가 필요 없음
02
제품규격의 다양성
특수한 용도 및 설계 조건에 따라 다양한 제품과 규격으로 주문 생산되므로 어떠한 조건의 수요자 요구를 만족 시킬 수 있음
03
간편한 시공성
직관 및 각종 이형관류가 공장에서 미리 보온 처리 되어진 제품으로 시공하기 때문에 연력부위가 간단한 보완 작업을 시공이 끝나므로 공사기간이 단축되어 경비가 절약됨
04
경제성
시공기간 단축에 따른 공사비 절감과 유지보수비용의 절감효과와 열손실의 극소화로 에너지가 절약됨
Pre-Insulated Pipes
이중보온관 FITTINGS

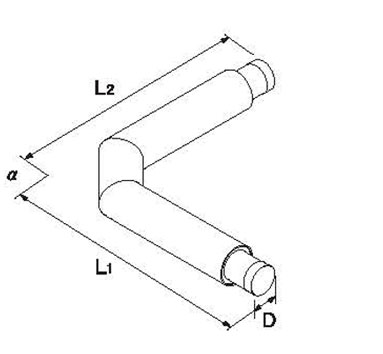

BAND
직선배관의 방향(각도)을 바꾸는데 사용되며,
열팽창 및 수축에 대한 보상시에도 사용됩니다.

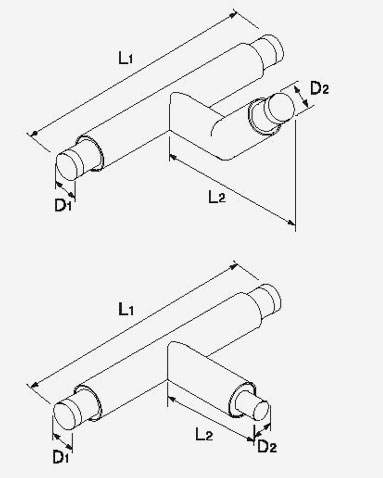

TEE
주관(Main Pipe)에서 가지관(Branch Pipe)으로 배관을 연결할 때
사용되며, Main Line과 Branch Line의 팽창, 수축에 의한 응력을
가장 많이 받는 부분이므로 용접을 보강하거나 ANCHOR를 설치하여야 합니다.

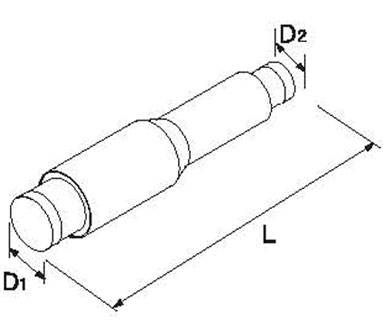

REDUCER
배관 관경이 줄어드는 곳에 사용됩니다.
Pre-Insulated Pipes
난연 이중보온관

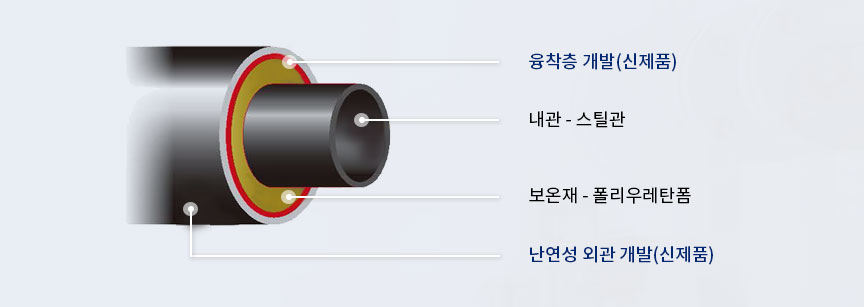

융착층 개발(신제품)
외관의 내면에 융착층을 두어 보온재 발포시 발생하는 자체 발열을 이용
일체형으로 융착되는 이중보온관.
매립용 : 20A ~ 400A 적용
난연성 외관 개발(신제품)
외관에 폴리에틸렌과 난연제가 혼합 구성된 융착층을 갖는 난연 이중보온관 외관.
노출용 : 20A ~ 300A 적용
특징
01
구조
접착제에 의해 외부 차단층이
형성되어 단열성능 향상(90%)
02
안정성
난연PE관 내면에
융착제를 완벽하게 밀폐 연결함
03
환경성
작업공정 및 유해성 해소
대기 환경 조건 개선
04
내구성
보관 및 사용기간에 제한이 없으며
보온재와 외관과의 접착력 향상등에 의한
전체 수명의 연장 (40년~ 50년)
